在内置天线的设计中,阻抗匹配对于确保信号的有效传输至关重要。以下介绍几种提高内置天线阻抗匹配度的技术:
匹配电路设计:这是非常常用的方法之一。通过在天线与传输线之间添加由电感、电容组成的匹配网络,能够调整天线的输入阻抗,使其与传输线的特性阻抗(通常为 50 欧姆)相匹配。比如,采用 L 型、T 型或 π 型匹配网络,根据天线的实际阻抗情况灵活选择和设计,从而有效减少信号反射,提高传输效率。

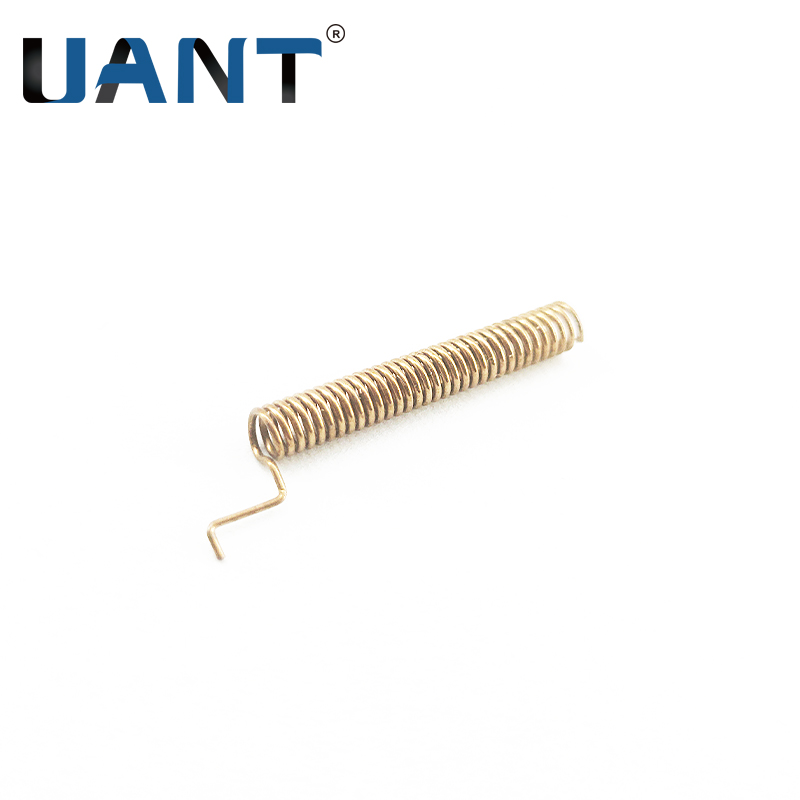

优化天线结构:改变天线的物理形状和尺寸,可以调整其自身的阻抗特性。例如,通过增加天线的长度或改变其弯曲形状,能够改变天线的谐振频率和阻抗,进而实现更好的匹配。一些新型的天线结构,如折叠天线、环形天线等,在设计上就充分考虑了阻抗匹配因素,相比传统结构更易实现良好的匹配效果。
采用阻抗匹配材料:选用具有特定电磁特性的材料制作天线或在天线周围添加匹配材料,能够对天线的阻抗产生影响。比如,使用高介电常数的材料,可以在不改变天线尺寸的情况下,调整其电性能,使其阻抗更接近传输线阻抗。此外,一些新型的智能材料,如电可控材料,能够根据外部信号的变化动态调整自身的电磁参数,实现自适应的阻抗匹配。
电磁仿真与优化:利用专业的电磁仿真软件,如 HFSS、CST 等,对天线的阻抗特性进行准确模拟和分析。通过建立天线的三维模型,改变各种参数进行仿真计算,能够快速找到蕞佳的匹配方案。在实际制作天线之前,通过仿真优化可以大大减少设计周期和成本,提高匹配度的准确性。
这些技术在提高内置天线阻抗匹配度方面各有优势,在实际应用中,往往需要综合运用多种技术,根据具体的应用场景和需求,进行针对性的设计和优化,以实现内置天线的蕞佳性能。
